件号 |
软管规格 |
ID |
OD |
WP |
BP |
安全系数 |
弯曲半径 |
单位重量 |
||||||||
|
dash |
inch |
DN |
mm |
inch |
mm |
inch |
bar |
psi |
bar |
psi |
mm |
inch |
g/m |
lbs/ft |
||
|
-3 |
3/16 |
DN5 |
5,00 |
0,197 |
9,70 |
0,382 |
360 |
5.200 |
1.440 |
20.800 |
4:1 |
30 |
1,18 |
125 |
0,084 |
|
|
-4 |
1/4 |
DN6 |
6,50 |
0,256 |
11,70 |
0,461 |
310 |
4.500 |
1.240 |
18.000 |
4:1 |
40 |
1,57 |
160 |
0,108 |
|
|
-5 |
5/16 |
DN8 |
8,10 |
0,319 |
13,20 |
0,520 |
250 |
3.600 |
1.000 |
14.400 |
4:1 |
55 |
2,17 |
190 |
0,128 |
|
|
-6 |
3/8 |
DN10 |
9,80 |
0,386 |
15,50 |
0,610 |
225 |
3.200 |
900 |
12.800 |
4:1 |
65 |
2,56 |
230 |
0,155 |
|
|
-8 |
1/2 |
DN12 |
13,00 |
0,512 |
18,80 |
0,740 |
190 |
2.700 |
760 |
10.800 |
4:1 |
85 |
3,35 |
300 |
0,202 |
|

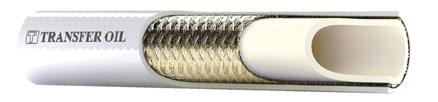

核管
弹性聚酯
加强层
一层钢丝编织
外塑层
聚氨酯——白色——无针刺处理——喷黑色标
应用场合
船用和近海设备；一般液压系统；游船和游艇上的转向和运动系统 ；液压舷梯
产品特点
细小的结构易于在紧凑空间安装；重量轻、柔性好；钢丝编织层使软管受压容积变形和长度变形量都非常小；耐磨性能好；美观的白色外塑层
使用温度
-40 °C to +100 °C (-40 °F to +212 °F): 对空气和水基流体介质至 +70 °C ( +158 °F)
产品描述
符合或优于UNI EN 853 1ST - EN 853 1SN and EN 857 1SC标准对压力要求的高压软管；适用于需要耐海水或盐碱环境的各种液压系统，包括矿物油、合成油或水基液压油等液压系统;白色外塑层具有良好的耐紫外线性能，是游船和游艇得理想选择。
真空度
-0,93 bar; -700 mm Hg|-13,5 psi; -27,5 inch Hg
技术标准
SAE 100R1；符合或优于EN 853 1SN and EN 857 1SC中关于压力的要求
