经MSHA认证的，经编织钢丝加强的，用于化学品输送的高压热塑软管，工作压力95 至 360 bar (1300 至 5200 psi)
|
|
|
 |
 |
 |
 |
 |
 |
|||||||||
|
件号 |
软管规格 |
ID |
OD |
WP |
BP |
安全系数 |
弯曲半径 |
单位重量 |
||||||||
|
dash |
inch |
DN |
mm |
inch |
mm |
inch |
bar |
psi |
bar |
psi |
mm |
inch |
g/m |
lbs/ft |
||
|
-3 |
3/16 |
DN5 |
5,00 |
0,197 |
9,70 |
0,382 |
360 |
5.200 |
1.440 |
20.800 |
4:1 |
30 |
1,18 |
125 |
0,084 |
|
|
-4 |
1/4 |
DN6 |
6,50 |
0,256 |
11,70 |
0,461 |
310 |
4.500 |
1.240 |
18.000 |
4:1 |
40 |
1,57 |
155 |
0,104 |
|
|
-5 |
5/16 |
DN8 |
8,10 |
0,319 |
13,20 |
0,520 |
250 |
3.600 |
1.000 |
14.400 |
4:1 |
55 |
2,17 |
180 |
0,121 |
|
|
-6 |
3/8 |
DN10 |
9,80 |
0,386 |
15,50 |
0,610 |
225 |
3.200 |
900 |
12.800 |
4:1 |
65 |
2,56 |
230 |
0,155 |
|
|
-8 |
1/2 |
DN12 |
13,00 |
0,512 |
18,80 |
0,740 |
190 |
2.700 |
760 |
10.800 |
4:1 |
85 |
3,35 |
300 |
0,202 |
|
|
-10 |
5/8 |
DN16 |
16,30 |
0,642 |
22,00 |
0,866 |
140 |
2.000 |
560 |
8.000 |
4:1 |
115 |
4,53 |
335 |
0,225 |
|
|
-12 |
3/4 |
DN20 |
19,50 |
0,768 |
25,80 |
1,016 |
115 |
1.600 |
460 |
6.400 |
4:1 |
145 |
5,71 |
440 |
0,296 |
|
|
-16 |
1 |
DN25 |
25,80 |
1,016 |
33,40 |
1,315 |
95 |
1.300 |
380 |
5.200 |
4:1 |
180 |
7,09 |
640 |
0,430 |
|

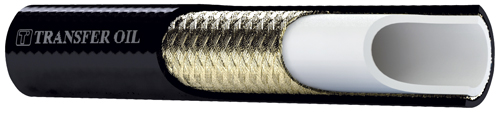

核管
聚酰胺 PA6
加强层
一层钢丝编织
外塑层
聚氨酯——黑色——无针刺处理——喷白色标
应用场合
要求软管具有一定机械强度和/或要求具有导电性能的高压无气喷涂系统；各种要求优异耐化学性能的溶剂和腐蚀性流体；也适用于液压和流体动力传输
产品特点
核管选用聚酰胺材质；钢丝编织加强层，提高了软管的耐压性能及机械性能
使用温度
-40 °C 至 +100 °C (-40 °F 至 +212 °F): 对空气或水基流体介质至 +70 °C ( +158 °F)
产品描述
专为重载喷涂和化学品应用设计的高压软管，在提升机械性能和耐磨性能的同时仍保持重量轻和柔性好的特点；具有防静电性能；经MSHA认证，证书编号 IC-305
技术标准
符合或优于EN853 1ST, EN853 1SN, EN857 1SC, SAE 100R1对压力的要求
