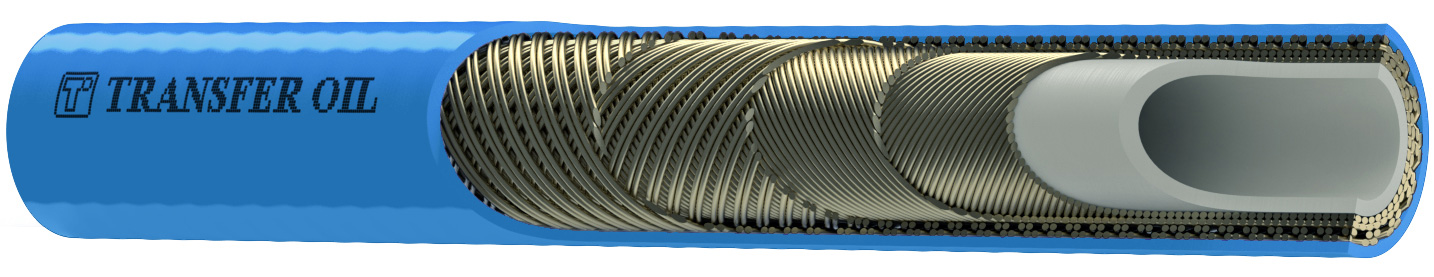

2+2SW - HELIX

多层钢丝缠绕加强超高压热塑软管,超高压水应用压力可达 760 1400 bar (11000 20300 psi)

订购热线:021-24150660
立即咨询
产品描述






件号

软管规格

ID

OD

WP

BP

安全系数

弯曲半径

单位重量

dash

inch

DN

mm

inch

mm

inch

bar

psi

bar

psi

mm

inch

g/m

lbs/ft

2030

-

5/32

DN4

4,0

0,157

10,3

0,406

1400

20300

3500

50750

2,5:1

60

2,362

180

0,121

2032

-4

1/4

DN6

6,2

0,244

13,2

0,520

1280

18500

3200

46250

2,5:1

90

3,543

280

0,188

2033

-5

5/16

DN8

7,9

0,311

15,4

0,606

1200

17400

3000

43500

2,5:1

100

3,937

370

0,249

2034

-6

3/8

DN10

9,9

0,390

18,2

0,717

1100

15900

2750

39750

2,5:1

120

4,724

520

0,349

2035

-8

1/2

DN12

12,8

0,504

22,1

0,870

1040

15000

2600

37500

2,5:1

140

5,512

700

0,470

2037

-12

3/4

DN20

18,8

0,740

29,9

1,177

760

11000

1900

27500

2,5:1

220

8,661

1280

0,853


* 爆破压力和工作压力之间的安全系数关系由应用要求决定。对于脉冲液压应用场合,推荐应用四倍(4:1)安全系数。
核管
聚酰胺 (PA)
加强层
两层紧密缠绕高强度钢丝 + 两层间隔缠绕钢丝
外塑层
聚氨酯(PUR)、无针刺处理、喷黑色标
工业应用
水射流切割、管道清洗、表面处理和油漆清除、水力破拆;船舶、储罐、容器清洗;水射流管;通用工业清洗、表面除垢
液压应用
液压千斤顶、螺栓拉伸器、测试设备以及其它通用超高压液压应用
产品特点

超高工作压力;优异的耐化学性能;耐臭氧、紫外线和老化;耐磨损;最高工作压力条件下容积变形量小;耐海水;耐脉冲;单根长度长;优异的耐切割和耐压性能
使用温度

-30°C to +70°C (-22°F to +158°F)
产品描述
使用多层交叉缠绕高强度钢丝加强的超高压软管;核管和外塑层采用高性能热塑性工程材料,并与加强层通过额外的粘结材料提高粘合性能。仅经认证的授权扣压中心可提供软管总成。
