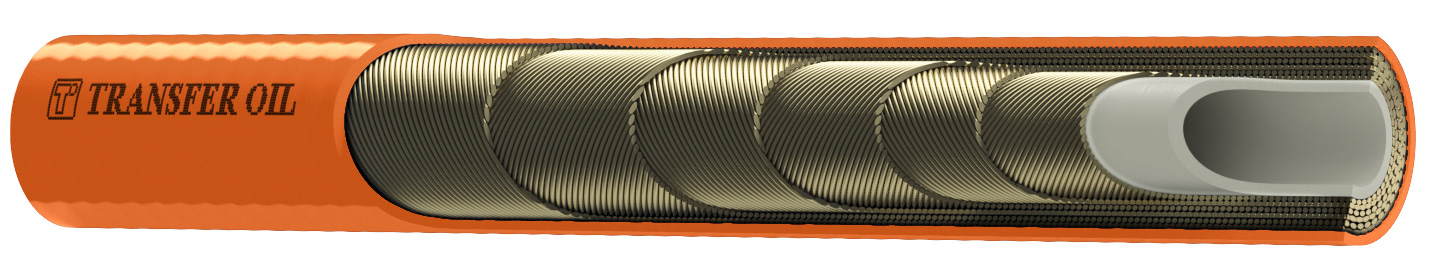

6SWH - HELIX

多层钢丝缠绕加强超高压热塑软管,超高压水应用压力可达 2000 2800 bar (29000 40600 psi)

订购热线:021-24150660
立即咨询
产品描述






件号

软管规格

ID

OD

WP

BP

安全系数

弯曲半径

单位重量

dash

inch

DN

mm

inch

mm

inch

bar

psi

bar

psi

mm

inch

g/m

lbs/ft

2161

-3

3/16

DN5

5,0

0,197

14,8

0,583

2800

40600

7000

101500

2,5:1

210

8,268

600

0,403

2162

-4

1/4

DN6

6,3

0,248

16,5

0,650

2800

40600

7000

101500

2,5:1

250

9,843

770

0,517

2163

-5

5/16

DN8

8,1

0,319

19,0

0,748

2500

36200

6250

90500

2,5:1

250

9,843

980

0,659

2165

-8

1/2

DN12

12,8

0,504

25,8

1,020

2000

29000

5000

72500

2,5:1

300

11,811

1650

1,109

2167

-12

3/4

DN20

18,8

0,740

33,7

1,327

1600

23200

4000

58000

2,5:1

350

13,780

2300

1,546


* 爆破压力和工作压力之间的安全系数关系由应用要求决定。对于脉冲液压应用场合,推荐应用四倍(4:1)安全系数。
核管
DN 5-8: 聚甲醛(POM); DN 12: 聚酰胺 (PA)
加强层
六层高强度钢丝
外塑层
特种聚酯共聚物、无针刺处理、喷黑色标
工业应用
水射流切割、管道清洗、表面处理和油漆清除、水力破拆;船舶、储罐、容器清洗;水射流管;通用工业清洗、表面除垢
液压应用
液压千斤顶、螺栓拉伸器、测试设备以及其它通用超高压液压应用
产品特点
超高工作压力;优异的耐化学性能;耐臭氧、紫外线和老化;耐磨损;最高工作压力条件下容积变形量小;耐海水;耐脉冲;单根长度长;优异的耐切割和耐压性能
使用温度

-30°C to +70°C (-22°F to +158°F)
产品描述
使用多层交叉缠绕高强度钢丝加强的超高压软管;核管和外塑层采用高性能热塑性工程材料,并与加强层通过额外的粘结材料提高粘合性能。仅经认证的授权扣压中心可提供软管总成。
