件号 |
软管规格 |
ID |
OD |
WP |
BP |
安全系数 |
弯曲半径 |
单位重量 |
||||||||
|
dash |
inch |
DN |
mm |
inch |
mm |
inch |
bar |
psi |
bar |
psi |
mm |
inch |
g/m |
lbs/ft |
||
|
-4 |
1/4 |
DN6 |
6,50 |
0,256 |
13,00 |
0,512 |
250 |
3.600 |
1.000 |
14.400 |
4:1 |
35 |
1,38 |
110 |
0,074 |
|
|
-5 |
5/16 |
DN8 |
8,10 |
0,319 |
15,20 |
0,598 |
250 |
3.600 |
1.000 |
14.400 |
4:1 |
45 |
1,77 |
140 |
0,094 |
|
|
-6 |
3/8 |
DN10 |
9,70 |
0,382 |
18,00 |
0,709 |
250 |
3.600 |
1.000 |
14.400 |
4:1 |
45 |
1,77 |
205 |
0,138 |
|

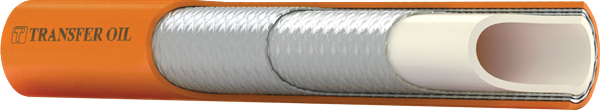

核管材质
聚酯
加强层
一层或两层聚酯纤维编织
外塑层
特殊聚酯——橙色——无针刺处理——喷黑色标
应用场合
与高电压有接触的液压系统、高空作业平台、救生设备及要求电绝缘的设备
产品特点
规格在1/4-DN6 起的产品采用两层聚酯纤维编织加强，核管及外塑层与加强层之间采用优化粘合技术;
特殊抗低温和优异耐候性能的外塑层，弯曲半径小且弯曲时外塑层不起皱
重量轻 – 橙色哑光外胶 – 无针刺 – 耐磨
适用温度
-40 °C to +100 °C (-40 °F to +212 °F): 水基流体介质至+70 °C (+158 °F)
产品描述
适用于高电压环境下需要电绝缘或不导电得矿物油或合成油中压液压系统，同时，特殊的外塑层及优化的粘接工艺，即便在低温环境下设备上使用仍可保持软管良好的弯曲性能。
真空度
-0,93 bar; -700 mm Hg|-13,5 psi; -27,5 inch Hg
性能参数
超过SAE 100R18 // ISO3949-R18标准要求
符合SAE J517/J343 and EN855 标准规定的绝缘性能，即：152mm的试样在37.5KV 条件下5分钟内最大漏电量不超过50μA ,相当于250 KV/m.
